OSNOVO расширяет ассортимент оптических SFP+ модулей и представляет новинки: SFP-S2LC16-10G-1310-1310, SFP-S2LC16-10G-1550-1550, SFP-S2LC23-10G-1550-1550. Модели закрывают потребности Заказчиков в создании высокоскоростных и надёжных соединений между удалёнными объектами, например: подразделения компаний, филиалы банков, сеть розничных магазинов. Модели SFP-S2LC16-10G-1310-1310 и SFP-S2LC16-10G-1550-1550 работают на расстоянии до 40 км, а SFP-S2LC23-10G-1550-1550 — до 80 км.
SFP модули передают данные на скорости — 10 Гбит/c для создания высокопроизводительной, надёжной и масштабируемой рабочей системы. Все модели поддерживают одномодовый тип кабеля, обеспечивая устойчивую пропускную способность и высокую дальность сигнала.
Новинки работают на традиционном модуле двойного волокна Tx/Rx: полное физическое разделение исходящего и входящего потоков исключает внутренние помехи и перекрестные наводки в одном волокне. Это гарантия бесперебойной передачи данных на большие расстояния.
В модели SFP-S2LC16-10G-1310-1310 используется DFB лазер в связке с PIN фотодиодом, это надёжная двусторонняя связь и точная стабилизация передачи сигнала за разумную цену. Модели SFP-S2LC16-10G-1550-1550 и SFP-S2LC23-10G-1550-1550 работают на EML лазере и APD фотодиоде — это чистый непрерывный сигнал и высокая скорость передачи, такая связка безотказно работает на длинных расстояниях без промежуточного усилителя.
Модули имеют функцию DDM для оперативной удалённой диагностики коммутатора по следующим параметрам:
- температура,
- мощность на приёмнике,
- мощность передатчика,
- напряжение,
- ток смещения.
Вы можете оперативно отслеживать состояние коммутатора, чтобы вовремя устранить ошибки в сети.
Таблица технических характеристик SFP+ модулей
|
Модель |
SFP-S2LC16-10G-1310-1310 |
SFP-S2LC16-10G-1550-1550 |
SFP-S2LC23-10G-1550-1550 |
|
Назначение |
Оптический SFP+ модуль 10G |
Оптический SFP+ модуль 10G |
Оптический SFP+ модуль 10G |
|
Максимальное расстояние передачи по оптической линии, км |
40 |
40 |
80 |
|
Скорость передачи данных, Гбит/с |
10 |
10 |
10 |
|
Тип разъема |
2xLC (оптический) |
2xLC (оптический) |
2xLC (оптический) |
|
Метод полировки оптического разъема |
UPC |
UPC |
UPC |
|
Тип кабеля |
Оптический (одномодовый) |
Оптический (одномодовый) |
Оптический (одномодовый) |
|
Рабочая длина волны |
tx1310/rx1310нм |
tx1550/rx1550нм |
tx1550/rx1550нм |
|
Оптический бюджет, дБ |
16 |
17 |
23 |
|
Тип лазера/фотоприёмника |
DFB + PIN |
EML + APD |
EML + APD |
|
Подключение |
LC x 2 SFP+ x 1 |
LC x 2 SFP+ x 1 |
LC x 2 SFP+ x 1 |
|
Рабочая температура |
0…+70°C |
0…+70°C |
0…+70°C |

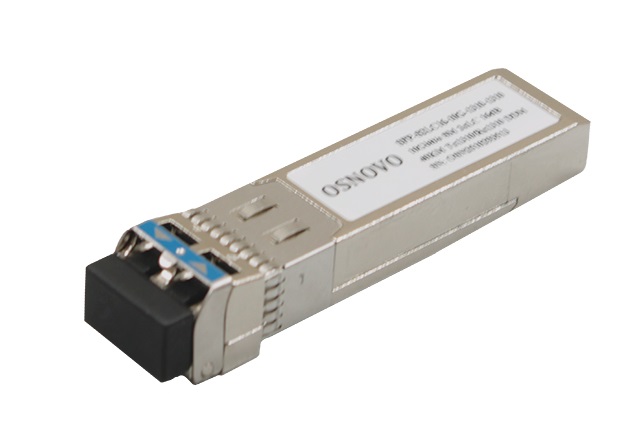

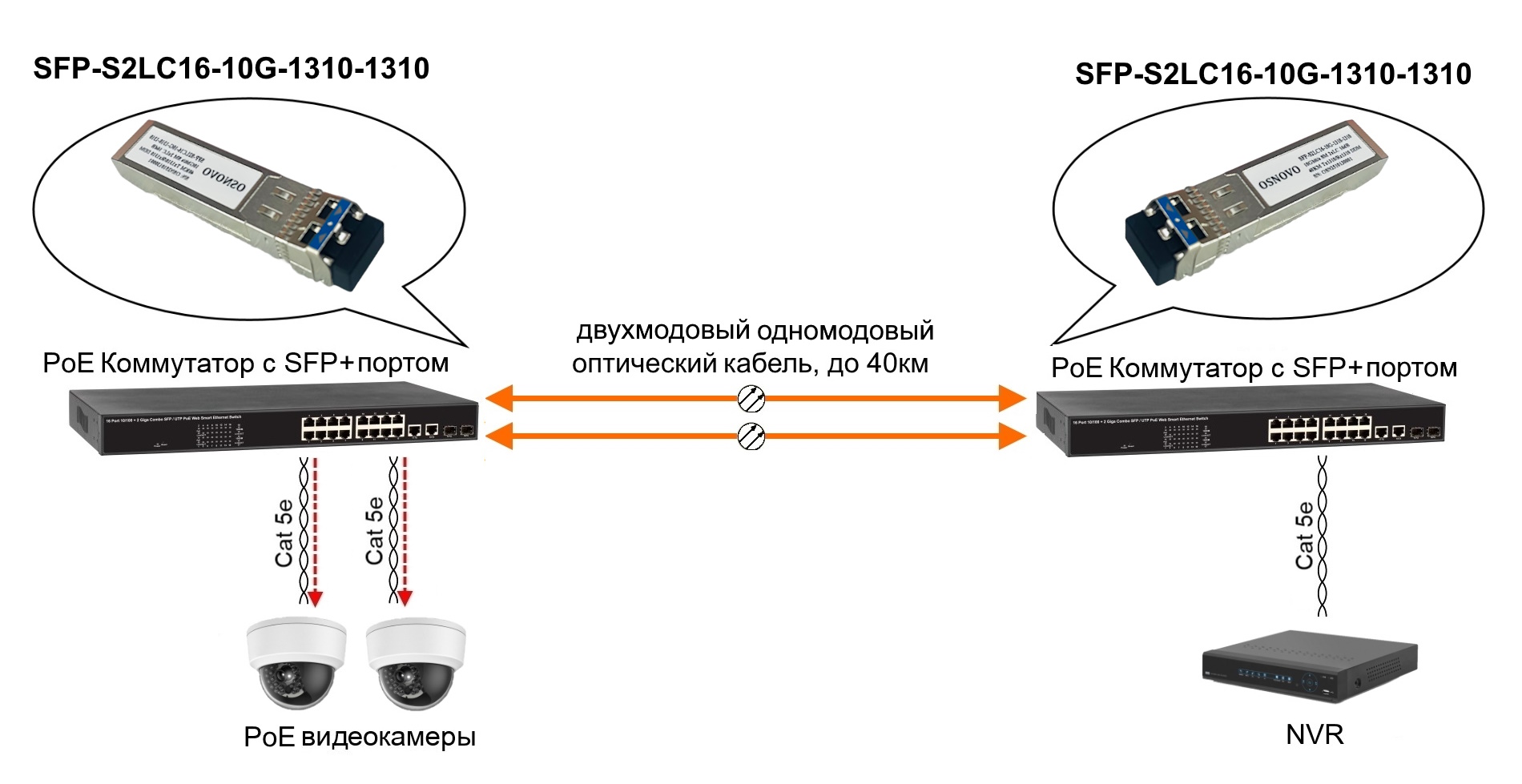

Схема применения SFP-S2LC16-10G-1310-1310
Основные характеристики
- Назначение: Оптический SFP+ модуль 10G.
- Максимальное расстояние передачи по оптической линии, км: 40.
- Скорость передачи данных, Гбит/с: 10.
- Тип разъёма: 2xLC (оптический).
- Метод полировки оптического разъема: UPC.
- Тип кабеля: Оптический (одномодовый).
- Рабочая длина волны: tx1310/rx1310нм.
- Оптический бюджет, дБ: 16.
- Тип лазера/фотоприёмника: DFB + PIN.
- Подключение: LC x 2 SFP+ x 1.
- Рабочая температура: 0…+70°C.
- Размеры (Ш х В х Г), мм: 13,9x12,3x56,7.
- Вес нетто (кг): 0,045.
- Объем брутто (м3): 0,00019.
- Дополнительно: Работают в паре друг с другом. Цифровая диагностика DDM.

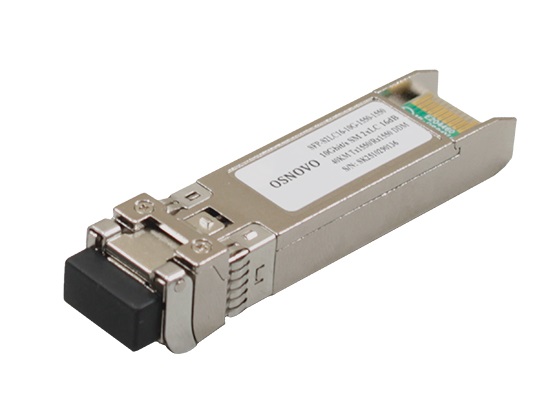

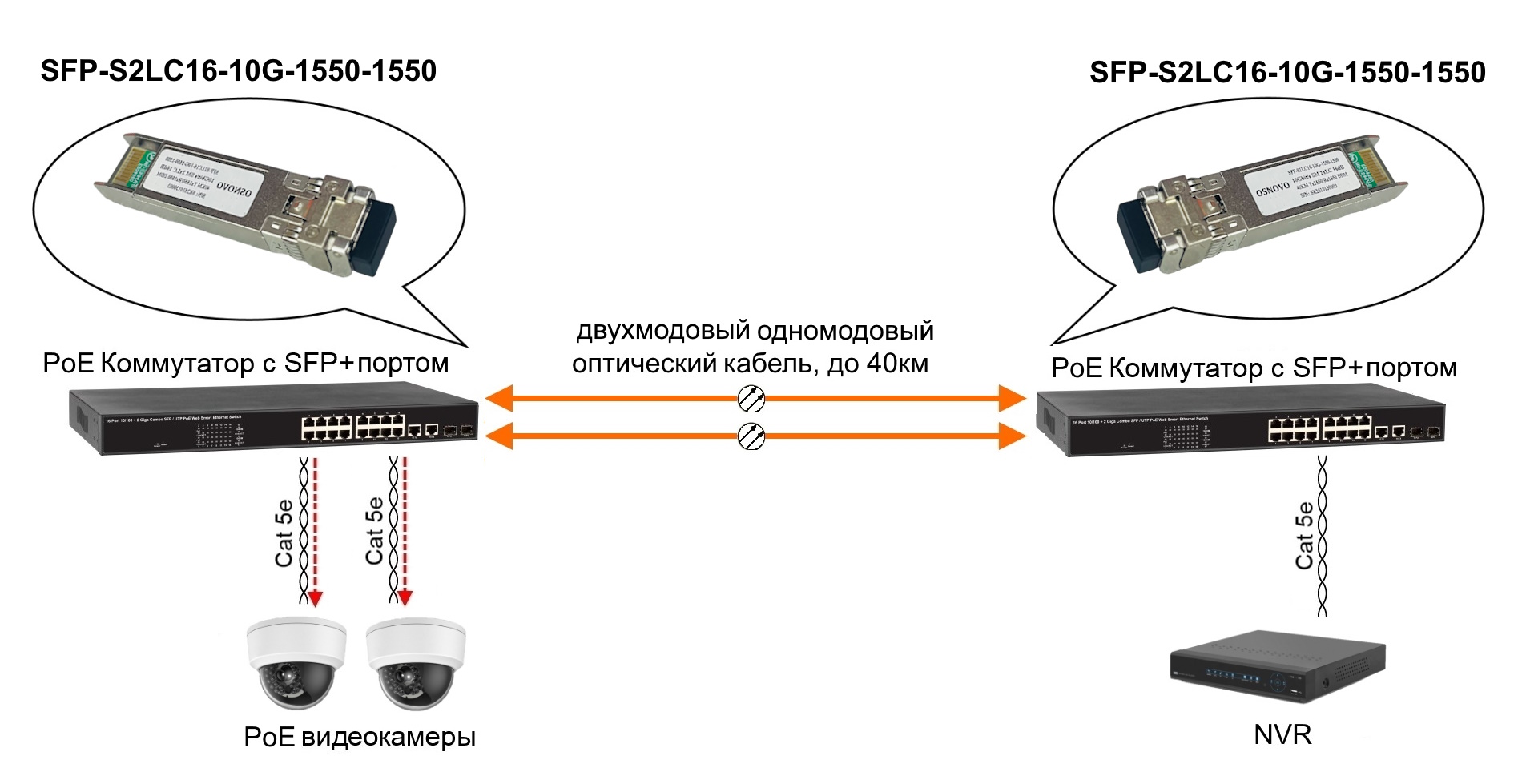

Схема применения SFP-S2LC16-10G-1550-1550
Основные характеристики
- Назначение: Оптический SFP+ модуль 10G.
- Максимальное расстояние передачи по оптической линии, км: 40.
- Скорость передачи данных, Гбит/с: 10.
- Тип разъёма: 2xLC (оптический).
- Метод полировки оптического разъема: UPC.
- Тип кабеля: Оптический (одномодовый).
- Рабочая длина волны: tx1550/rx1550нм.
- Оптический бюджет, дБ: 17.
- Тип лазера/фотоприёмника: EML + APD.
- Подключение: LC x 2 SFP+ x 1.
- Рабочая температура: 0…+70°C.
- Размеры (Ш х В х Г), мм: 13,9x12,1x56,7.
- Вес нетто (кг): 0,045.
- Объем брутто (м3): 0,00019.
- Дополнительно: Работают в паре друг с другом. Цифровая диагностика DDM.

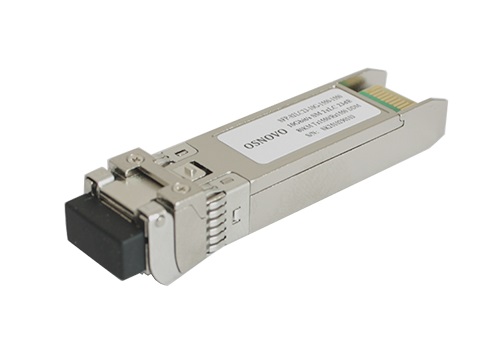

Схема применения SFP-S2LC23-10G-1550-1550
Основные характеристики
- Назначение: Оптический SFP+ модуль 10G.
- Максимальное расстояние передачи по оптической линии, км: 80.
- Скорость передачи данных, Гбит/с: 10.
- Тип разъёма: 2xLC (оптический).
- Метод полировки оптического разъема: UPC.
- Тип кабеля: Оптический (одномодовый).
- Рабочая длина волны: tx1550/rx1550нм.
- Оптический бюджет, дБ: 23.
- Тип лазера/фотоприёмника: EML + APD.
- Подключение: LC x 2 SFP+ x 1.
- Рабочая температура: 0…+70°C.
- Размеры (Ш х В х Г), мм: 13,9x12,3x56,7.
- Вес нетто (кг): 0,045.
- Объем брутто (м3): 0,00019.
- Дополнительно: Работают в паре друг с другом. Цифровая диагностика DDM.
Информация для заказа
- OSNOVO SFP-S2LC23-10G-1550-1550 — НН 1000851952,
- OSNOVO SFP-S2LC16-10G-1550-1550 — НН 1000851951,
- OSNOVO SFP-S2LC16-10G-1310-1310 — НН 1000851950.
Все вопросы о продукции и оформлении заказа можно отправить нашей команде на почту: osnovo@ocs.ru.
