Нет розетки? Не проблема. Как PoE-инжектор Torus спасает монтажников на выездах

Любой инженер знает, как это бывает: объект почти готов, кабель проложен, устройство смонтировано, а подать питание невозможно. Раньше приходилось выкручиваться: тянуть удлинители, самостоятельно собирать питающие устройства. Теперь не нужно. Есть готовое решение.

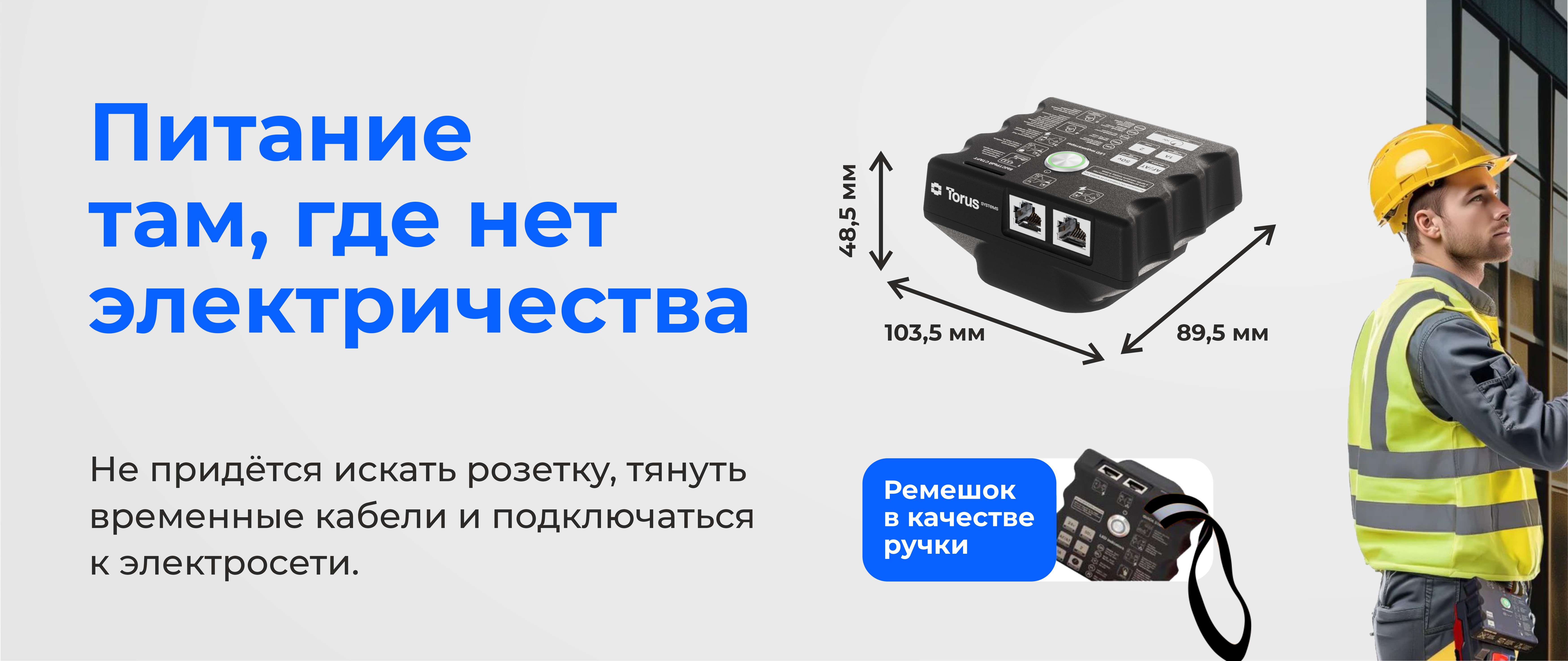

В OCS можно заказать портативный PoE-инжектор Torus Systems — компактное устройство от российского разработчика «Окос Интеллект», которое подаёт питание на любое PoE-оборудование без подключения к электросети. Работает от аккумулятора для электроинструмента, запускается одной кнопкой, крепится на запястье или пояс.

Ниже три реальных кейса использования.

Кейс: установка IP-видеокамеры без доступа к сети 220 В

Объект: фасад складского здания, высота — 7 м.
Задача: смонтировать и настроить камеру наблюдения.

Проблема: СКС монтирует другой подрядчик, и сеть на объекте еще не сдана. Ближайшая розетка 220 В находится на расстоянии более 20 метров; чтобы подать питание, пришлось бы тянуть удлинитель вдоль фасада здания.

Что сделали: Инженер поднялся на стремянке с камерой и патч-кордом длиной 10 метров, смонтировал устройство и подключил кабель. Второй инженер остался внизу с PoE-инжектором Torus Systems, подал питание от аккумулятора для шуруповёрта и подключился к камере.

Настройку выполняли с земли: один инженер работал с ноутбуком, второй — на высоте, юстировал камеру по командам. Работоспособность оборудования показали заказчику на месте, не дожидаясь завершения работ по СКС и без подключения к электросети.

Итог работ и выгода для монтажников:

• Камера смонтирована и настроена до сдачи объекта;
• Время производства работ значительно сокращено;
• Без удлинителей и согласований с другим подрядчиком;
• Безопасно: никто не контактировал с сетью 220 В.

Кейс: настройка радиомоста без подключения к сети 220 В

Объект: офис транспортной компании за городом.
Задача: подключить здание к интернету по беспроводному каналу.

Проблема: Чтобы проверить уровень сигнала, требуется подключить оборудование к источнику питания.

Что сделали: Инженер выбрал предполагаемую точку установки оборудования, достал радиомост и подключил его к PoE-инжектору Torus Systems. Уровень сигнала проверили за считанные минуты.

Далее команда приступила к монтажу. Один монтажник остался на высоте: произвел монтаж трубостойки, закрепил радиомост и юстировал его, используя PoE-инжектор, закреплённый на страховочном поясе. Второй монтажник параллельно занимался прокладкой линий связи.

Итог работ и выгода для монтажников:

• Радиообследование произведено без потерь времени на поиск источника питания;
• Настройка и монтаж выполнялись параллельно;
• Срок производства работ значительно сокращен.

Кейс: диагностика системы видеонаблюдения

Объект: торговый центр.
Задача: выявить и устранить неисправность в работе системы видеонаблюдения.

Проблема: неизвестно, что вышло из строя — сама камера, линия связи, PoE-коммутатор или питающий инжектор. Постоянной сети поблизости нет, а демонтаж занимает время.

Что сделали: Монтажник взял с собой новую камеру, PoE-инжектор Torus Systems и прямо в автомобиле проверил работоспособность камеры.

На месте провёл поэтапную диагностику. Сначала — прямое подключение PoE-инжектора к установленной камере без ее демонтажа: камера включилась, значит, она исправна. Далее — подключение PoE-инжектора к линии связи со стороны питающего устройства: линк не поднялся, значит, обрыв линии связи. А если поднялся, значит, проблема в питающем устройстве.

Итог работ и выгода для монтажников:

• Проверка камеры до выхода на объект;
• Диагностика PoE-устройств и канала связи;
• Без доступа к сети 220 В;
• Время производства работ значительно сокращено.

Почему инженеры берут его на каждый выезд

— Не зависит от розеток. Работает от аккумуляторов Bosch или Makita.
— Совместим со всем. Поддерживает PoE 802.3 af/at и пассивный PoE (24–48 В).
— Не требует настройки. Включается за секунды.
— Свободные руки. Крепится на запястье или пояс с помощью ремешка.
— Работа даже в мороз. Анатомическая форма корпуса и большая кнопка позволяют управлять устройством в рабочих перчатках.
— До 50 Вт нагрузки. Питает даже устройства с высоким уровнем энергопотребления.
— Безопасность. Исключает контакт с сетью 220 В.

Где используется

PoE-инжекторы Torus Systems применяются при монтаже оборудования:

• на столбах, фасадах, крышах и вышках,
• на стройках, охраняемых объектах, временных постах,
• при подключении камер, точек доступа, радиомостов,
• для запуска и диагностики оборудования до сдачи объекта.

Устройство используют как для постоянной работы в полевых условиях, так и как инструмент для пусконаладки. Инженеры берут его с собой как стандартную часть выездного комплекта.

Для кого это решение

• Технические специалисты провайдеров и интеграторов;
• Монтажные бригады, работающие на выезде;
• Инженеры, обслуживающие распределённые объекты;
• Руководители, которым важно сокращать время и стоимость монтажа, пусконалдки и обслуживания PoE-оборудования.

Технические характеристики

Информация для заказа

Torus PITBM-C – НН 1000823792

Torus PITDM-C – НН 1000823793

Если у вас есть вопросы по продукции Torus Systems и/или оформлению заказа, вы можете обратиться к продуктовым экспертам OCS на почту: torus@ocs.ru.
