VoIP-сети давно стали неотъемлемой частью современной жизни. Они используются и частными лицами для звонков через мессенджеры, и как основа для IP-телефонии в бизнесе.
Ethernet-коммутаторы SW-24G4X-L2 и SW-48G4X-L2 специально разработаны для рынка корпоративных сетей и поэтому предлагают пользователям не базовый LLDP протокол, а его расширенный вариант — LLDP MED. Этот стандарт, разработанный Ассоциацией Телекоммуникационной Индустрии (TIA) на базе проприетарных протоколов, таких как Cisco Discovery Protocol, оптимален для быстрой и комфортной настройки сетей с большим содержанием оборудования для передачи голосового траффика. Среди оконечных устройств он поддерживается таким CPE-оборудованием, как IP-телефоны, софт-фоны, голосовые и медиа шлюзы, серверы контроллеров связи и др.
Функционал LLDP MED позволяет:
- определять типа подключённого устройства (IP-телефон или коммутатор и др.),
- отображать информацию о модели и серийном номере оборудования, версию программного обеспечения на оборудовании,
- динамически настраивать метки VLAN и QoS (Quality of Service) на порте для передачи трафика IP-телефонии,
- идентифицировать физическое местоположение устройств.

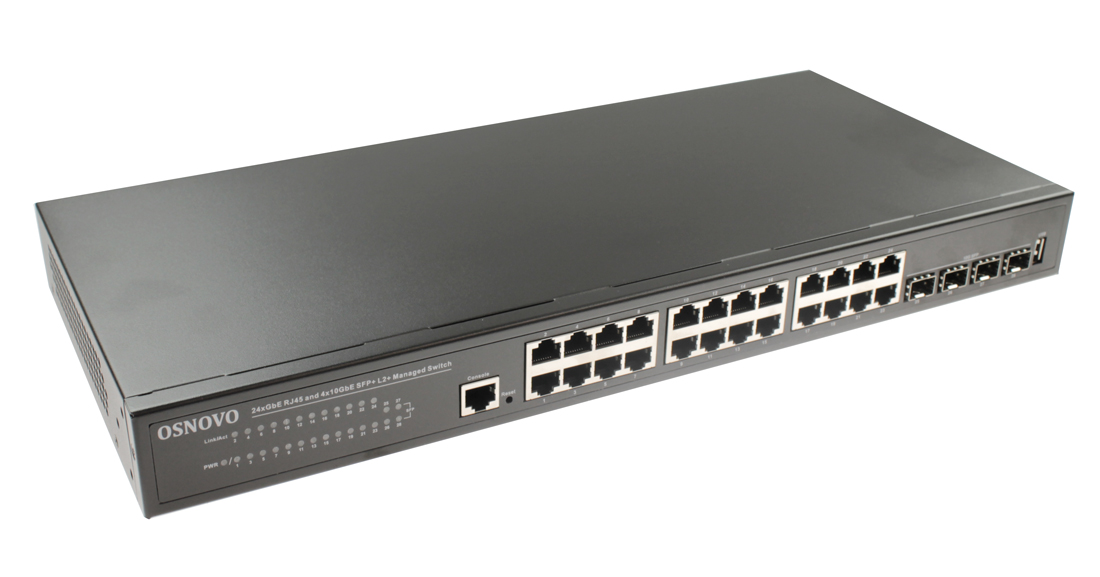

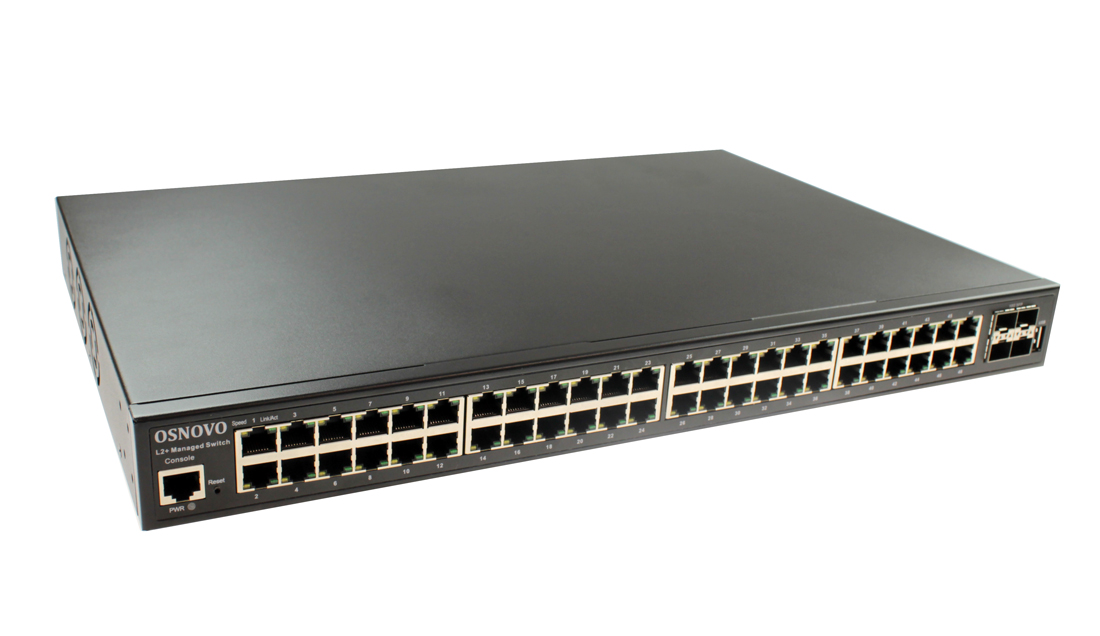

SW-24G4X-L2 и SW-48G4X-L2 — это устройства L2+ уровня с 24 и 48 портами соответственно. Кроме LLDP MED модели обладают широким функционалом управления, включающим настройки доступа, безопасности и управления.

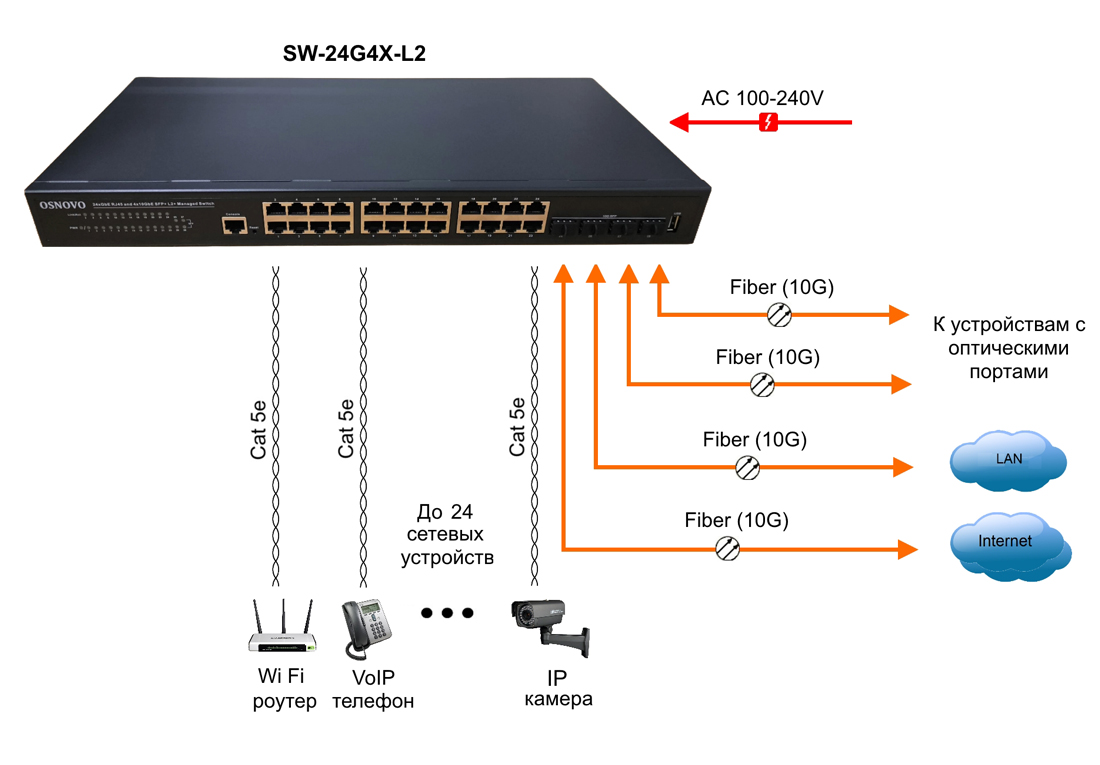

Схема применения коммутатора SW-24G4X-L2
Основные характеристики
- Общее кол-во портов: 28.
- Кол-во портов GE: 24.
- Буфер пакетов: 1.5 МБ.
- Таблицы MAC-адресов: 16 K.
- Пропускная способность коммутационной матрицы (Switching fabric): 128 Гбит/с.
- Стандарты и протоколы: IEEE 802.3 – 10BaseT; IEEE 802.3u – 100BaseTX; IEEE 802.3ab – 1000BaseT; IEEE 802.3z – 1000 BaseSX/LX; IEEE 802.3ae 10G Base SR/LR; IEEE 802.3x – Flow Control; IEEE 802.1q – VLAN; IEEE 802.1p – Class of Service; IEEE 802.1d – Spanning Tree; IEEE 802.1w – Rapid Spanning Tree; IEEE 802.1s – Multiple Spanning Tree.
- Функции уровня 2: IEEE 802.1d (STP) IEEE 802.1w (RSTP) IEEE 802.1s (MSTP) VLAN (port based, MAC based, protocol based, private) LLDP IEEE 802.3ad (LACP) IGMP Snooping v1/v2/v3 Storm Control Port mirroring.
- Функции уровня 3: ARP; DHCP (server).
- Безопасность: Management System User, Name/Password Protection; IEEE 802.1x Port based Access Control; HTTP & SSL (Secure Web); SSH v2.0 (Secured Telnet Session).
- Управление (интерфейс): Управление через Web-интерфейс; CLI (Console, Telnet, SSH); SNMP.
- Питание: AC90-253V.
- Грозозащита: 6 кВ (8/20 мкс).
- Охлаждение: Активное (вентиляторы в корпусе).
- Рабочая температура: 0…+40°С.

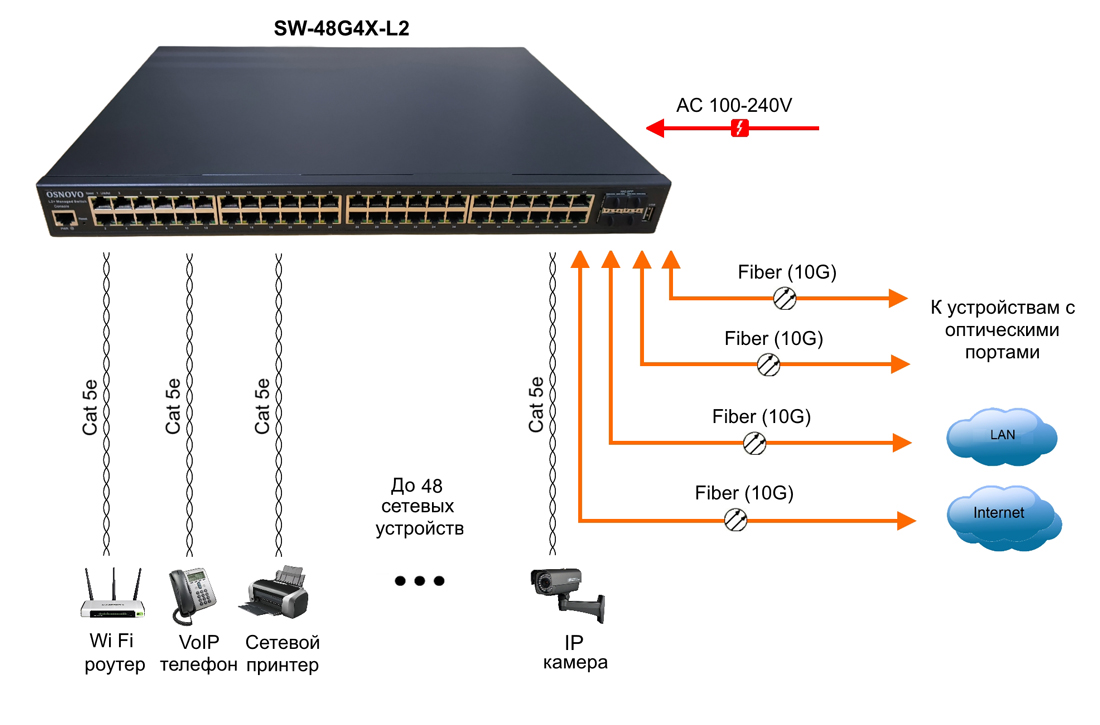

Схема применения коммутатора SW-48G4X-L2
Основные характеристики
- Общее кол-во портов: 52.
- Кол-во портов GE: 48.
- Таблицы MAC-адресов: 32 K.
- Пропускная способность коммутационной матрицы (Switching fabric): 176 Гбит/с.
- Стандарты и протоколы: IEEE 802.3 – 10BaseT; IEEE 802.3u – 100BaseTX; IEEE 802.3ab – 1000BaseT; IEEE 802.3z – 1000 BaseSX/LX; IEEE 802.3ae 10G Base SR/LR; IEEE 802.3x – Flow Control; IEEE 802.1q – VLAN; IEEE 802.1p – Class of Service; IEEE 802.1d – Spanning Tree; IEEE 802.1w – Rapid Spanning Tree; IEEE 802.1s – Multiple Spanning Tree.
- Функции уровня 2: IEEE 802.1d (STP) IEEE 802.1w (RSTP) IEEE 802.1s (MSTP) VLAN (port based, MAC based, protocol based, private) LLDP IEEE 802.3ad (LACP) IGMP Snooping v1/v2/v3 Storm Control Port mirroring.
- Функции уровня 3: ARP; DHCP (server).
- Безопасность: Management System User, Name/Password Protection; IEEE 802.1x Port based Access Control; HTTP & SSL (Secure Web); SSH v2.0 (Secured Telnet Session).
- Управление (интерфейс): Управление через Web-интерфейс; CLI (Console, Telnet, SSH); SNMP.
- Питание: AC90-253V.
- Грозозащита: 6 кВ (8/20 мкс).
- Охлаждение: Активное (вентиляторы в корпусе).
- Рабочая температура: 0…+40°С.
Информация для заказа
Устройства доступны в OCS:
- OSNOVO SW-48G4X-L2: НН 1000837973,
- OSNOVO SW-24G4X-L2: НН 1000826936.
Все вопросы о продукции и оформлении заказа можно отправить нашей команде на почту: osnovo@ocs.ru.
