Партнёры OCS могут заказать в OCS свободно программируемые модульные BACnet контроллеры автоматизации зданий и модули расширения SystemeHD от «Систэм Элекрик».
Устройства линейки SystemeHD поддерживают Systeme Building Operation — ПО класса SCADA для систем автоматизации и диспетчеризации инженерных систем зданий и сооружений с поддержкой технологий IoT, IIoT и универсальных протоколов. Решение включено в реестр Минцифры России.

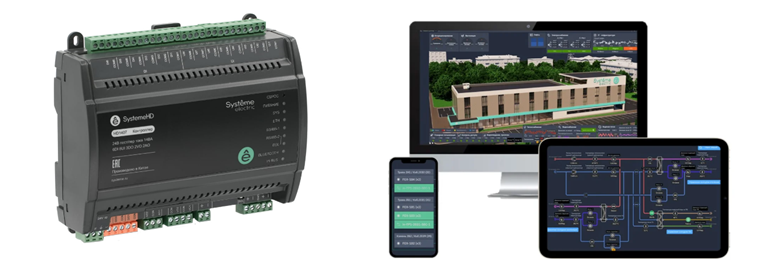

Описание SystemeHD
Линейка включает свободно программируемые контроллеры и модули расширения, на которых имеются дискретные входы, универсальные входы (DI, NTC, PT1000, 0-10 В или 4-20 мА), дискретные выходы, аналоговые выходы 0-10 В или 4-20 мА.
Контроллеры подключаются к системе диспетчеризации по протоколу BACnet/IP, с передачей по изменениям COV (Change of Value). Используя функцию BBMD (BACnet/IP Broadcast Management Device), они могут работать в системе с подсетями. Локальное управление одним или несколькими контроллерами реализуется на панели ЧМИ по протоколу Modbus.
Программирование контроллеров выполняется в среде разработки SystemeHD Works в функциональных блоках FBD или скриптах LUA Script, с возможностью отладки и симуляции.
Контроллеры выполняют также мониторинг и управление интеллектуальными периферийными устройствами по Modbus RTU.
Модули расширения работают по протоколу BACnet MS/TP на шине RS-485 и поэтому могут быть установлены как рядом с контроллером, так и на значительном удалении.
Преимущества:
- Работа по BACnet — самому современному протоколу для систем зданий, с поддержкой COV и BBMD, для новых и существующих систем. Взаимодействие по протоколу BACnet снижает затраты на программирование и дает широкие возможности масштабирования по сравнению с промышленными протоколами, такими как Modbus.
- Универсальные входы UI, индивидуально конфигурируемые как дискретные, температурные или аналоговые на ток/напряжение.
- Гибкая архитектура системы — выбор структуры звезда или шлейф для контроллеров, локальная или удалённая установка для модулей расширения.
- Масштабирование в широких пределах благодаря поддержке COV и BBMD.
- Подключение интеллектуальных датчиков, комнатных термостатов, преобразователей частоты по RS-485 с Modbus RTU.
- Среда разработки SystemeHD Worksне требует лицензирования и не имеет ограничения по сроку использования.
- Интеграции с другими системами зданий для повышения уровня комфорта одновременно с энергоэффективностью.
Области применения:
- Поддержание заданной температуры воздуха в помещениях.
- Автоматизация приточно-вытяжных вентиляционных установок, обеспечение требуемых параметров воздуха.
- Автоматизация тепловых пунктов, отопления и ГВС, обеспечение требуемой температуры и давления воды.
Информация для заказа
Программируемые модульные контроллеры BACnet автоматизации зданий SystemeHD есть в наличии на складе вендора.
А со склада OCS доступны защитно-коммутационные устройства, включая программируемые контроллеры, модули расширения и графические панели оператора. Узнать подробности и оформить заказ можно на платформе B2B.OCS.RU.
Все вопросы о продукции SystemeHD и оформлении заказов можно отправить на bms@ocs.ru.
