Как выбрать SFP+ модуль 10 Гбит/с на расстояния 40 или 80 км

Внутри серверных, дата-центров и на магистральных линиях связи используются небольшие, но очень умные устройства — SFP модули. Они превращают электрические сигналы в световые импульсы и передают их по оптоволокну.

Разберём три модели SFP модулей OSNOVO, которые закрывают большинство задач на дистанциях 40 и 80 км. В обзоре мы расскажем, чем они отличаются, какой лучше подходит для вашей сети и как не ошибиться при выборе.

Три модели SFP+ модулей OSNOVO на длинные расстояния:

• SFP-S2LC16-10G-1310-1310 — 10 Гбит/с, длина волны 1310 нм, дальность 40 км
• SFP-S2LC16-10G-1550-1550 — 10 Гбит/с, длина волны 1550 нм, дальность 40 км
• SFP-S2LC23-10G-1550-1550 — 10 Гбит/с, длина волны 1550 нм, дальность 80 км

На первый взгляд, SFP модули OSNOVO очень похожи. Но различия в технических параметрах модулей меняют сферу их применения.

Подробнее о технических значениях:

• DFB лазер — полупроводниковый источник с распределённой обратной связью для стабильного излучения на заданной длине волны.
• Cooled (охлаждаемый) EML лазер — более сложный и дорогой лазер с электроабсорбционным модулятором и системой охлаждения. Обеспечивает сверхузкий спектр, что критично для больших расстояний и работы в плотных WDM системах.
• Электроабсорбционный модулятор — это «умный затвор» на пути света. Лазер светит постоянно, а затвор открывается и закрывается в такт передаваемым данным. Это даёт очень чёткие импульсы с постоянной длиной волны, что критично для дальних линий на 1550 нм. Без него сигнал бы «размазался» из-за дисперсии, и связь бы не работала.
• WDM система — технология многоканальной передачи по одному кабелю. Для таких систем нужны модули 1550 нм (или другие канальные длины), а не универсальные 1310 нм.

Разбираем каждый SFP модуль OSNOVO: когда какой нужен?

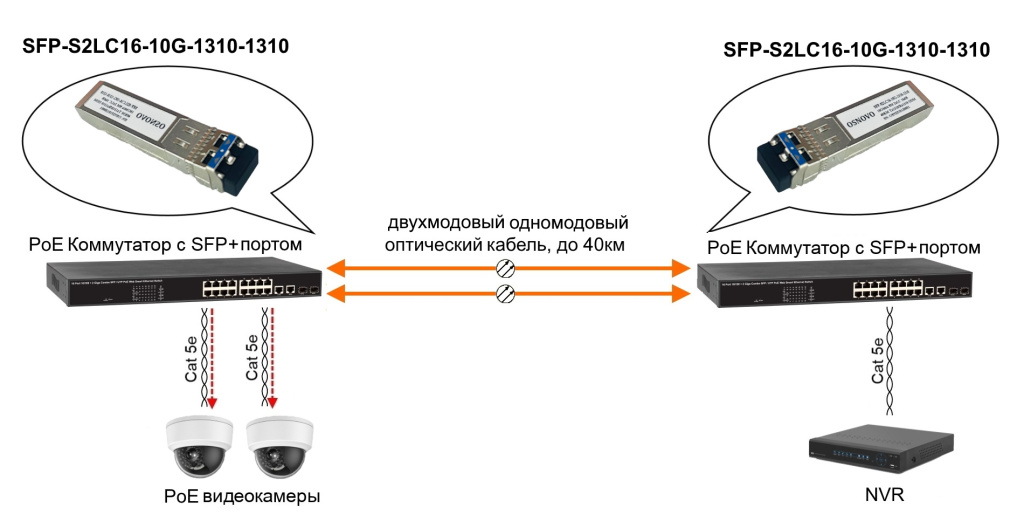

Ключевая особенность — длина волны 1310 нм и базовый DFB лазер. Он отлично работает на реальных трассах до 40 км: благодаря длине волны 1310 нм дисперсия минимальна.

Плюсы:

• Низкое энергопотребление — хорошо для коммутаторов с множеством портов.
• Подходит для большинства городских линий, например, метро.

Если у вас обычная сеть без уплотнения и линия не превышает 40 км, этот модуль будет самым лучшим решением.

• Форм-фактор: SFP+.
• Максимальное расстояние передачи: 40 км.
• Скорость передачи данных: 10 Гбит/с.
• Тип разъёма: 2xLC (duplex LC, оптический).
• Метод полировки оптического разъема: UPC.
• Тип кабеля: Оптический (одномодовый).
• Количество волокон: 2.
• Рабочая длина волны: tx1310/rx1310 нм.
• Оптический бюджет: 16 дБ.
• Тип лазера: DFB.
• Рабочая температура: 0…+70°C.
• Функции: DDM.
• Дополнительно: работают в паре друг с другом.

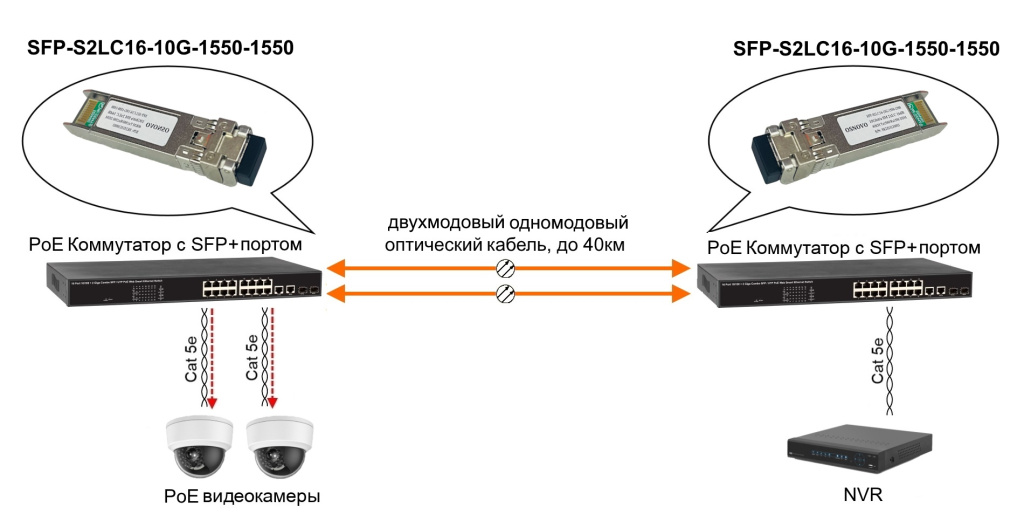

2. OSNOVO SFP-S2LC16-10G-1550-1550 — технологичный выбор для 40 км

Здесь стоит охлаждаемый EML лазер и длина волны 1550 нм, на которой затухание меньше, чем на 1310 нм, а узкий спектр (0,3 нм) даёт меньше хроматической дисперсии, то есть расплывания светового импульса во времени из-за того, что разные длины волн внутри лазерного луча движутся по волокну с разной скоростью. Этот модуль легко интегрируется в сети с WDM системой, так как его длина волны попадает в стандартный C диапазон (1530–1565 нм).

Плюсы:

• Очень стабильный и чистый сигнал.
• Большой запас по мощности (до +4 дБм).

Если вы строите сеть с уплотнением каналов, планируете в будущем использовать WDM-системы и хотите максимального качества на 40 км — выбирайте эту модель.

• Форм-фактор: SFP+.
• Максимальное расстояние передачи: 40 км.
• Скорость передачи данных: 10 Гбит/с.
• Тип разъёма: 2xLC (duplex LC, оптический).
• Метод полировки оптического разъема: UPC.
• Тип кабеля: Оптический (одномодовый).
• Количество волокон: 2.
• Рабочая длина волны: tx1550/rx1550 нм.
• Оптический бюджет: 17 дБ.
• Тип лазера: Cooled EML.
• Рабочая температура: 0…+70°C.
• Функции: DDM.
• Дополнительно: работают в паре друг с другом.

3. OSNOVO SFP-S2LC23-10G-1550-1550 — дальнобойный модуль на 80 км

Это лидер среди SFP+ модулей на длинные дистанции. Он сочетает охлаждаемый EML лазер и лавинный фотодиод APD. APD — это усилитель для света внутри приемника, без него 80-километровая связь была бы невозможна.

Плюсы:

• Дальность до 80 км на стандартном одномодовом кабеле.
• Высокий бюджет мощности позволяет компенсировать потери в старых кабелях и множестве мест соединения двух частей оптического кабеля.

Когда необходим SFP-S2LC23-10G-1550-1550? Если дистанция превышает 40 км, либо при плохих параметрах линии, например, старое волокно с большим затуханием.

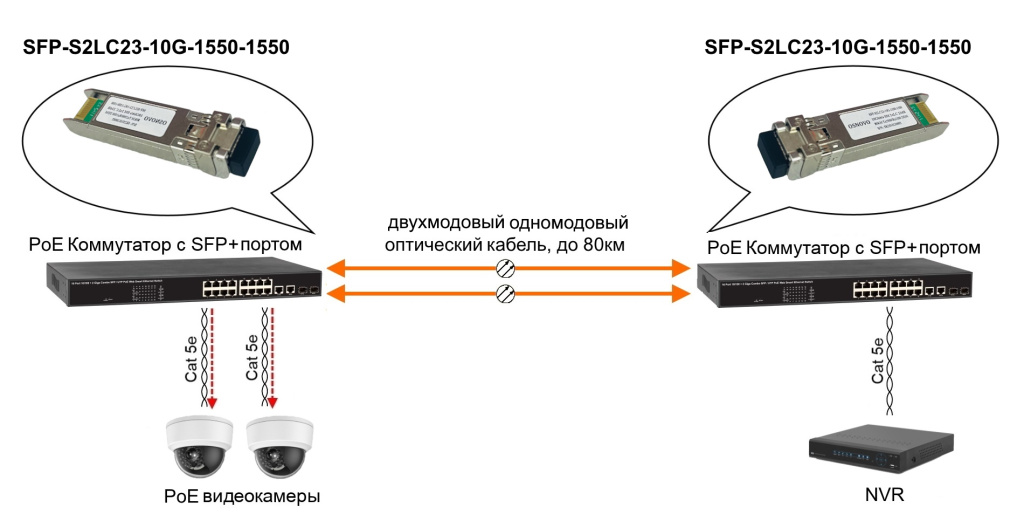

Схема применения SFP-S2LC23-10G-1550-1550

Основные характеристики

• Форм-фактор: SFP+.
• Максимальное расстояние передачи: 80 км.
• Скорость передачи данных: 10 Гбит/с.
• Тип разъёма: 2xLC (duplex LC, оптический).
• Метод полировки оптического разъема: UPC.
• Тип кабеля: Оптический (одномодовый).
• Количество волокон: 2.
• Рабочая длина волны: tx1550/rx1550 нм.
• Оптический бюджет: 23 дБ.
• Тип лазера: Cooled EML, фотодиод APD.
• Рабочая температура: 0…+70°C.
• Функции: DDM.
• Дополнительно: работают в паре друг с другом.

Функция DDM присутствует в каждом из трёх SFP+ модулей OSNOVO.

DDM (Digital Diagnostic Monitoring) — это функционал оперативной удалённой диагностики по следующим параметрам:

• температура,
• мощность на приёмнике,
• мощность передатчика,
• напряжение,
• ток смещения.

Правильно подобранный SFP модуль прослужит годы, а ошибочный выбор может привести к сбоям или повреждению оборудования.

Гарантия на все оборудование OSNOVO — 7 лет.

Устройства доступны в OCS под заказ.

• OSNOVO SFP-S2LC16-10G-1310-1310 — НН 1000851950,
• OSNOVO SFP-S2LC16-10G-1550-1550 — НН 1000851951,
• OSNOVO SFP-S2LC23-10G-1550-1550 — НН 1000851952.

Все вопросы о продукции OSNOVO и оформлении заказа можно отправить нашей команде на почту: osnovo@ocs.ru.
